사용 환경에 맞는 가이드를 확인해 주세요.
현재 페이지 → [기존 사용자] 사용 중인 단말기를 PC와 연동하려는 사업장
[신규 설치 가이드] 단말기를 처음 구매하여 설치하는 사업장 바로가기
[아직 구매 전이라면?] KS1060C 결제선생 유선 통합단말기 구매하기
[PC 연결선만 필요하다면?] KS1060C 전용 케이블 ▶ 구매하기(연동 시 필수)

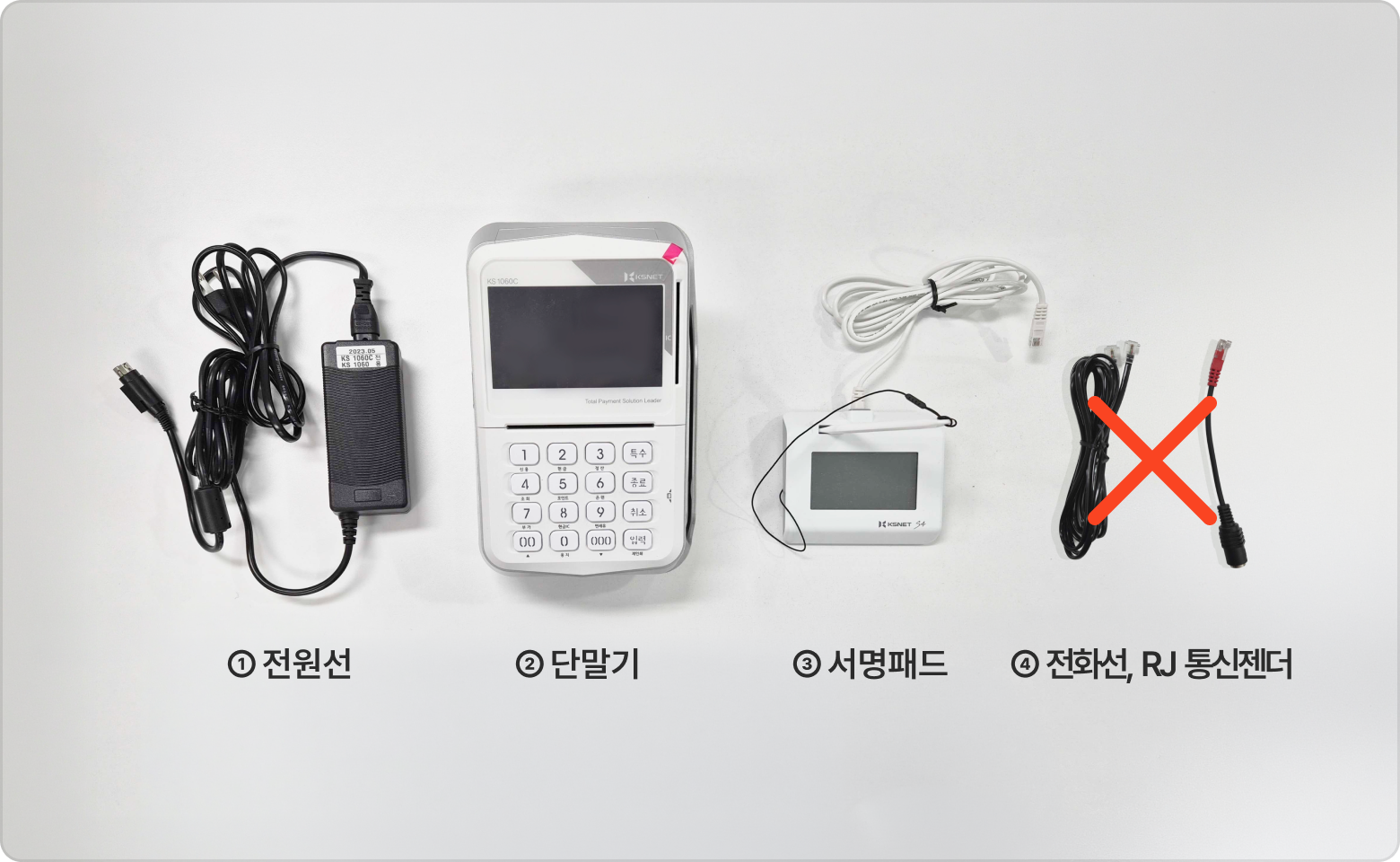

* 기존에 받으신 구성품 중 3가지만 준비해 주세요.
설치에 사용되는 구성품
① 전원선 ② 단말기 ③ 서명패드
미사용 구성품
④ 전화선, RJ 통신젠더
* 매니저사이트와 단말기를 연동하려면 3가지 선이 모두 필요합니다. 미리 구매해 주세요.
구매 링크

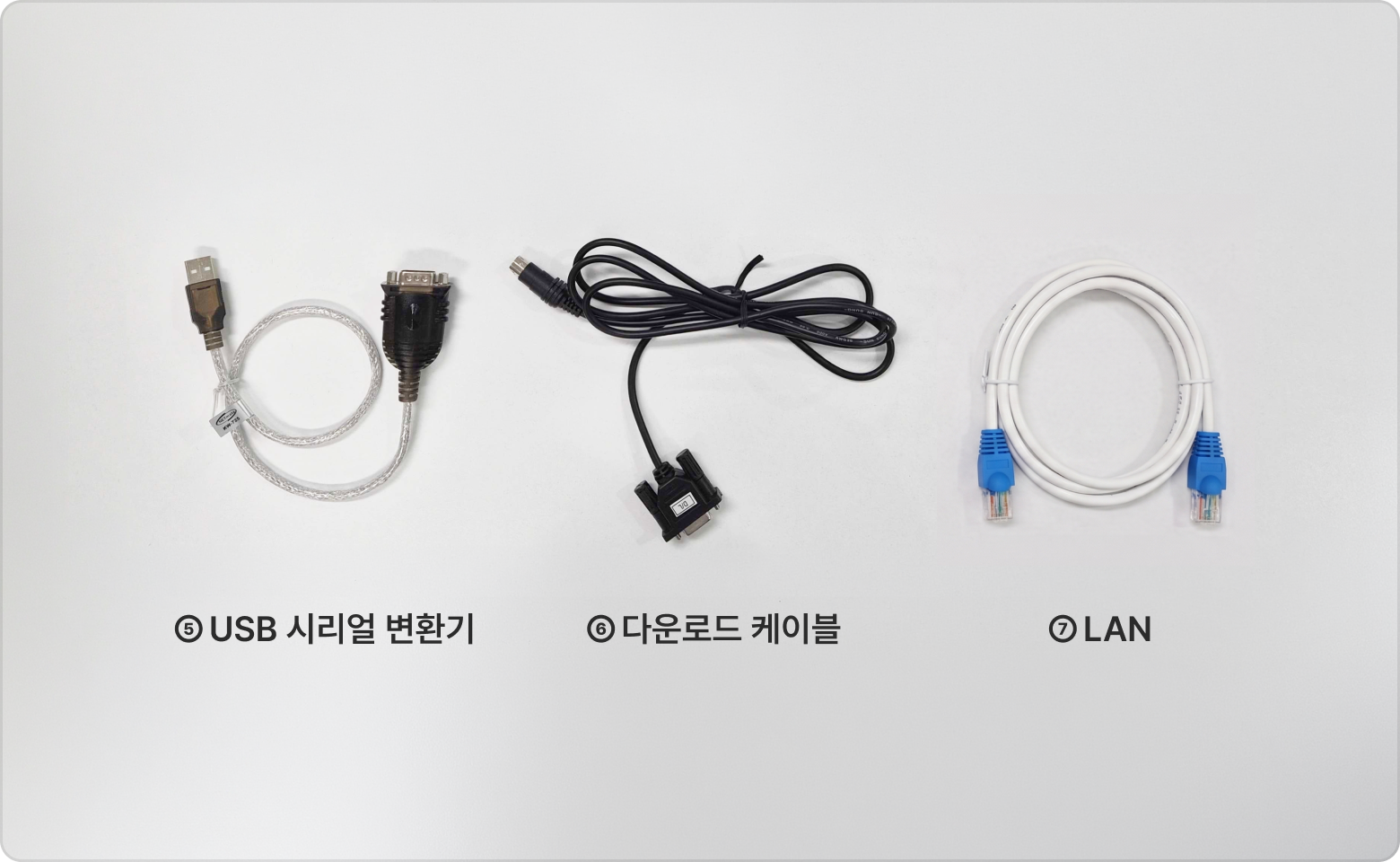

⑤ USB 시리얼 변환기
FTDI 칩셋 내장, 육각 너트형 필수
* 다운로드 케이블을 PC에 연결할 수 있게 해주는 필수 선입니다.
⑥ 다운로드 케이블
[KS1060C 전용 케이블(⑤ USB 시리얼 변환기+⑥ 다운로드 케이블)구매하러 가기]
* PC와 단말기를 직접 연결하여 결제 데이터를 주고받는 필수 선입니다.
⑦ LAN
일반 LAN선으로도 충분하며, PC 위치 및 매장 환경에 맞는 길이로 준비해 주세요.
* PC 연동을 위한 필수 선으로, Wi-Fi 및 전화선은 사용이 불가능합니다.
운영체제 : Windows 10, 11 권장 * Mac OS는 지원하지 않습니다
브라우저 : Google Chrome(크롬) 권장
PC(매니저사이트) 전용 단말기입니다.
기존 포스기 및 금전함과는 연동하여 사용할 수 없습니다. 단말기는 매니저사이트를 띄워둔 PC에 연결해서 사용해 주세요.
보안 프로그램 충돌 주의
USB 보안 프로그램 실행 시 USB 드라이버가 차단되어 동작하지 않을 수 있습니다.
기존 선(전원, LAN, 서명패드)이 연결된 상태에서 아래 순서대로 연결해 주세요.
선 조립 : ⑥[다운로드 케이블]과 ⑤USB 시리얼 변환기의 9핀 단자를 서로 맞물린 후, 나사를 끝까지 돌려 하나로 조립해 주세요.

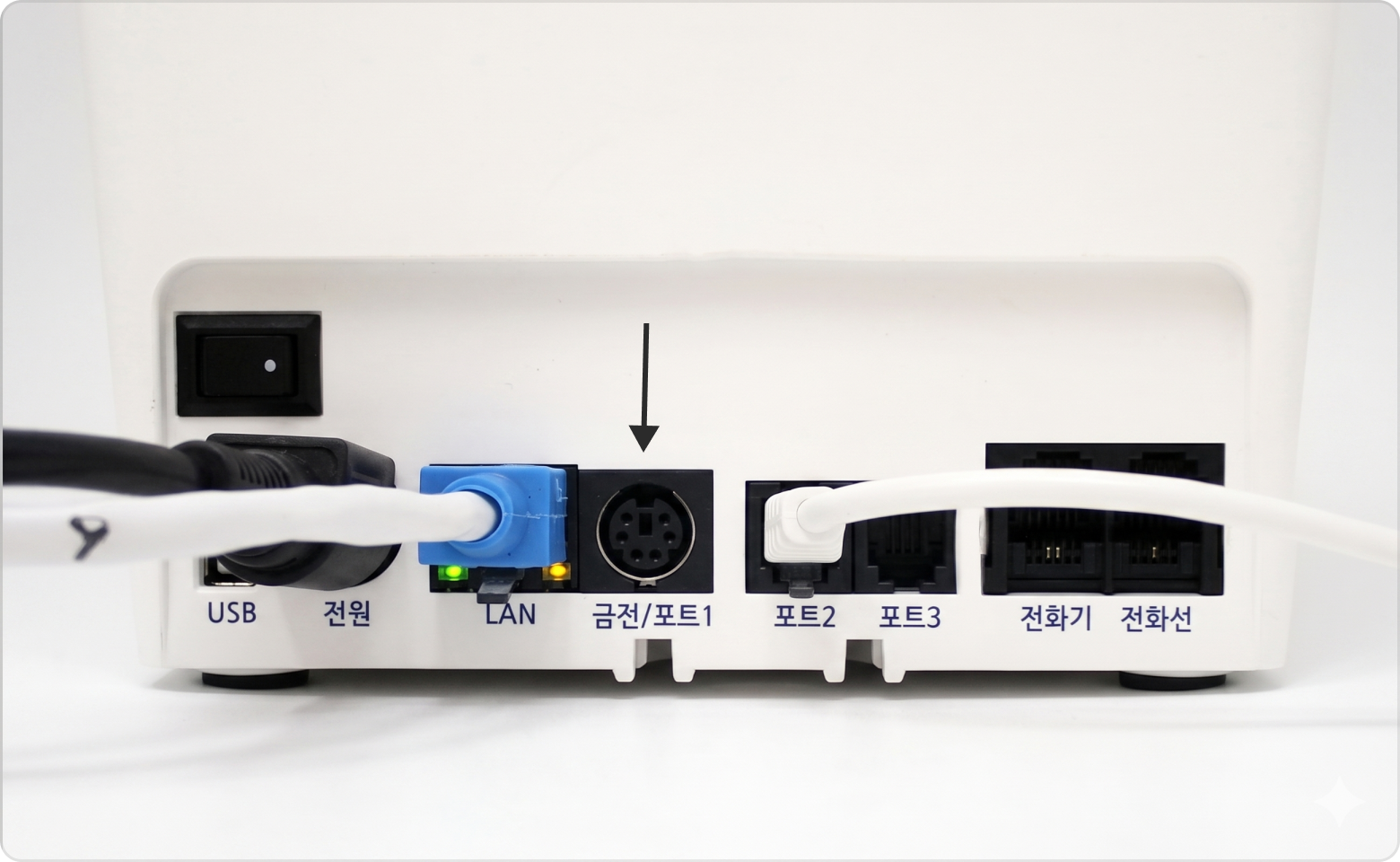

단말기 쪽 : ⑥[다운로드 케이블]의 둥근 6핀 단자를 [금전/포트1]에 연결합니다.
PC 쪽 : ⑤[USB 시리얼 변환기]의 USB 단자를 [PC USB]에 연결합니다.
매니저사이트와 연동하기 위해 단말기에서 아래 4가지 설정을 꼭 해주세요.
펌웨어 버전 업그레이드
단말기 최신 버전 업데이트를 위해 아래 순서대로 눌러 주세요.
특수>0관리자 > 비밀번호9999입력> 업그레이드방법0온라인 > TMS 업그레이드표준> 업그레이드진행0예 > 단말기 재시작단말기 초기화
단말기 정보 초기화를 위해 아래 순서대로 눌러 주세요.
특수>0관리자 > 비밀번호3300입력>4단말기초기화 > 초기화선택0전체초기화 > 전체초기화진행0예가맹점 다운로드
가맹점 다운로드를 위해 아래 순서대로 눌러 주세요.
특수>0관리자 > 비밀번호3300입력>0다운로드 > 통신환경설정3LAN > 단말기설정0유선랜 > 단말기IP설정0자동IP > 통신설정완료입력> 전화선자동전환1아니오 > 가맹점지역번호 02입력> 사업자등록번호입력> 단말기종류0신규 > 제조일련번호입력> 알림 '고객이 원하는 경우만 영수증을 인쇄합니다'입력> 신용거래고객영수증 선택(0선택인쇄1인쇄안함) > 신용거래 가맹점영수증 (0인쇄1인쇄안함22장인쇄) > 전표 출력POS 연동
단말기 정보 업데이트를 위해 아래 순서대로 눌러 주세요.
특수>4POS설정 > POS통신속도238400 > POS프린터사용0예 > 인쇄위치설정입력> 추가확대폰트사용1아니오 > 금전함사용2비사용 > POS연동0예 > 거래결과전송0예 > 서명전달0예 > 사인패드공유0예 > 사인패드연결성공입력> 리더기공유1아니오 > V4거래결과 응답대기0예* 연결된 사인패드가 없는 경우 사인패드 연결실패 메세지가 노출됩니다.
설정 완료 확인

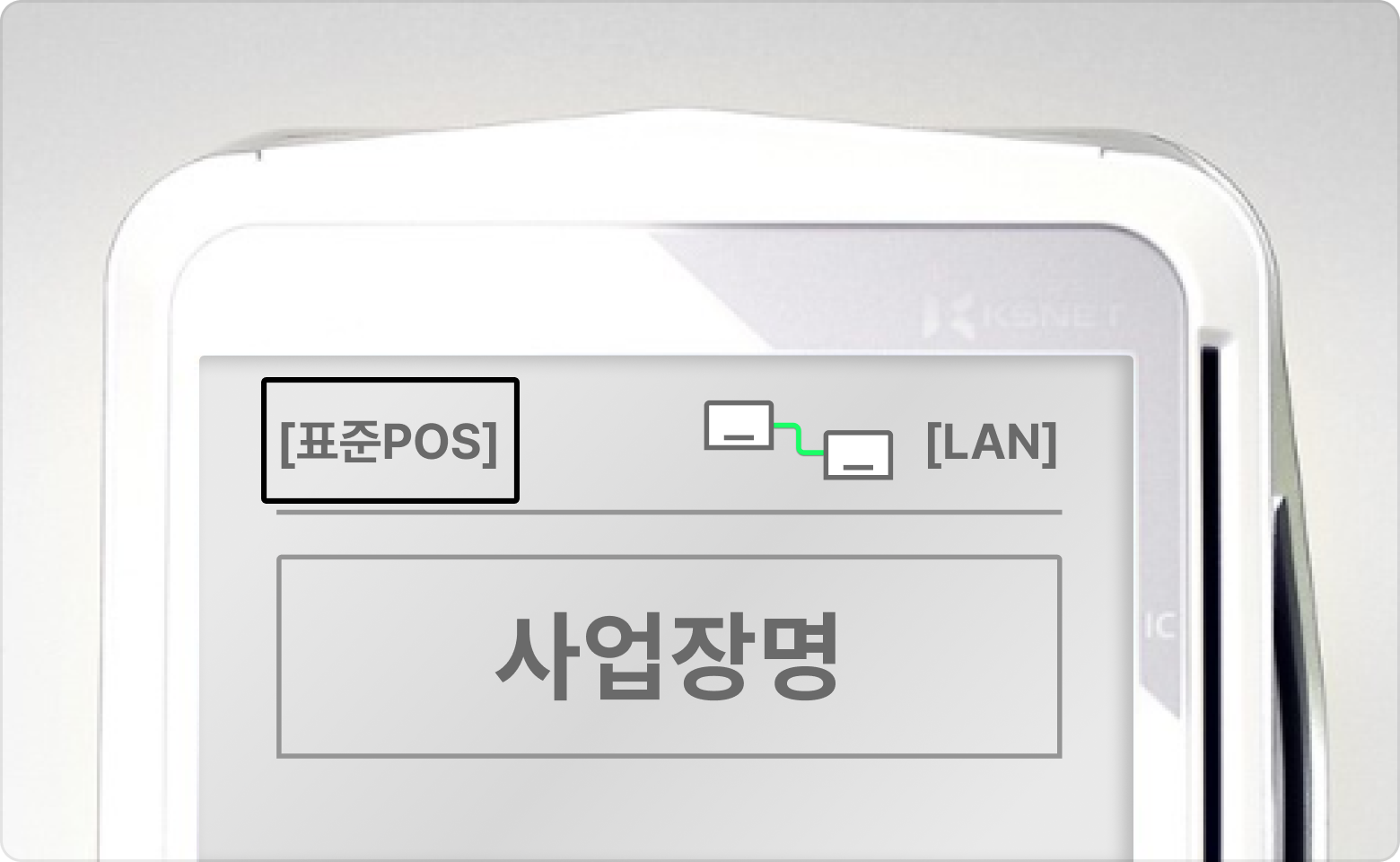

위의 4가지 설정을 모두 완료하시면, 단말기 화면이 [표준POS]로 변경됩니다.
* PC와 단말기를 연결해 주는 필수 통신 드라이버입니다.
Windows 10, 11 사용자 (자동 설치)
[KSCAT 결제프로그램 설치] 단계를 바로 진행해 주세요.
수동 설치가 필요한 경우, D2XX Direct Drivers를 설치해 주세요.
그 외 Windows 버전 사용자
단말기 인식을 위해 필수 설치가 필요합니다. 홈페이지에서 호환 파일을 별도로 다운로드해 주세요.

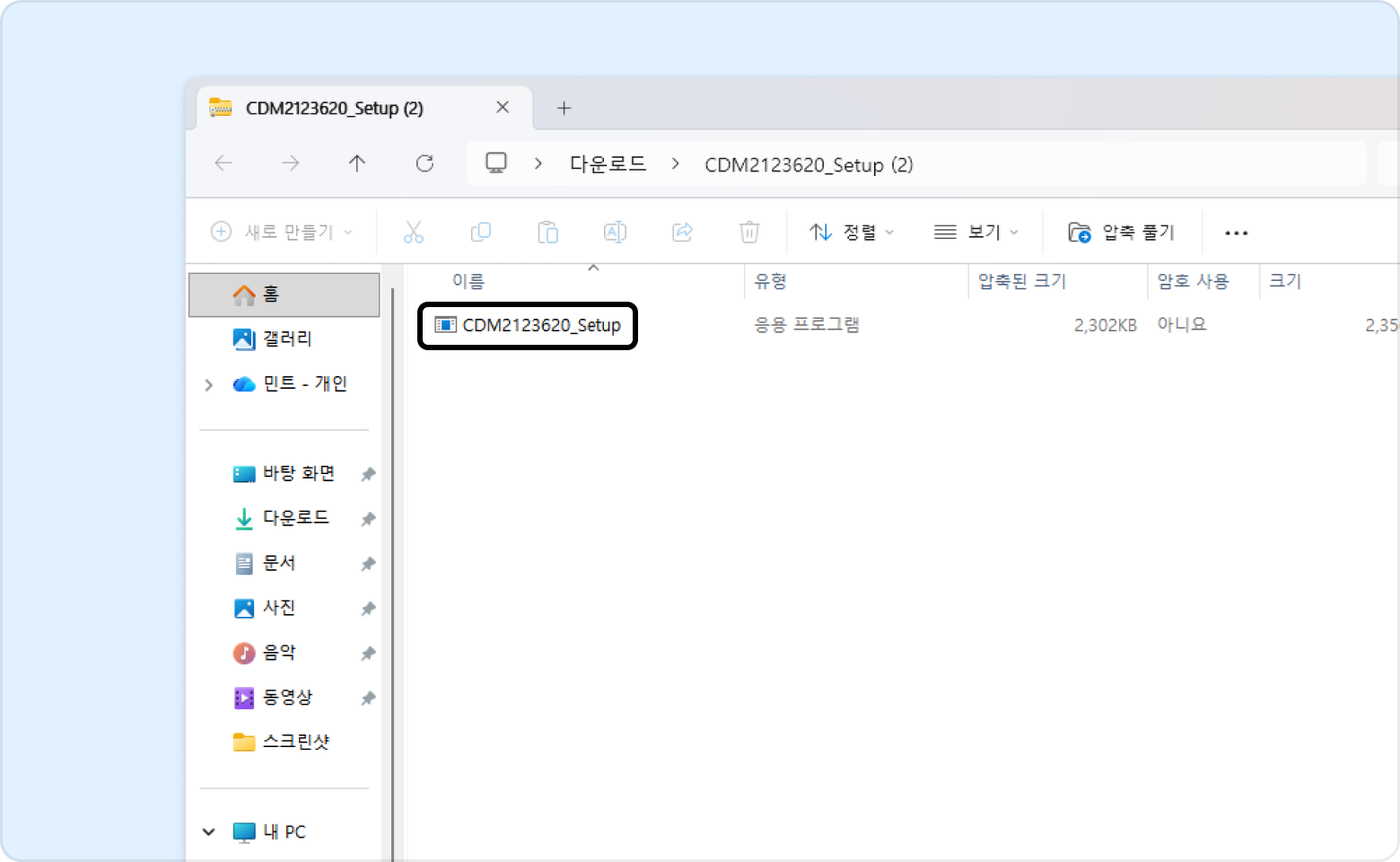

다운로드한 파일의 압축을 풀고, 'CDM2123620_Setup' 폴더를 클릭해 주세요.
'앱이 디바이스를 변경할 수 있도록 허용하시겠어요?' 팝업이 나타나면
예를 클릭해 주세요.

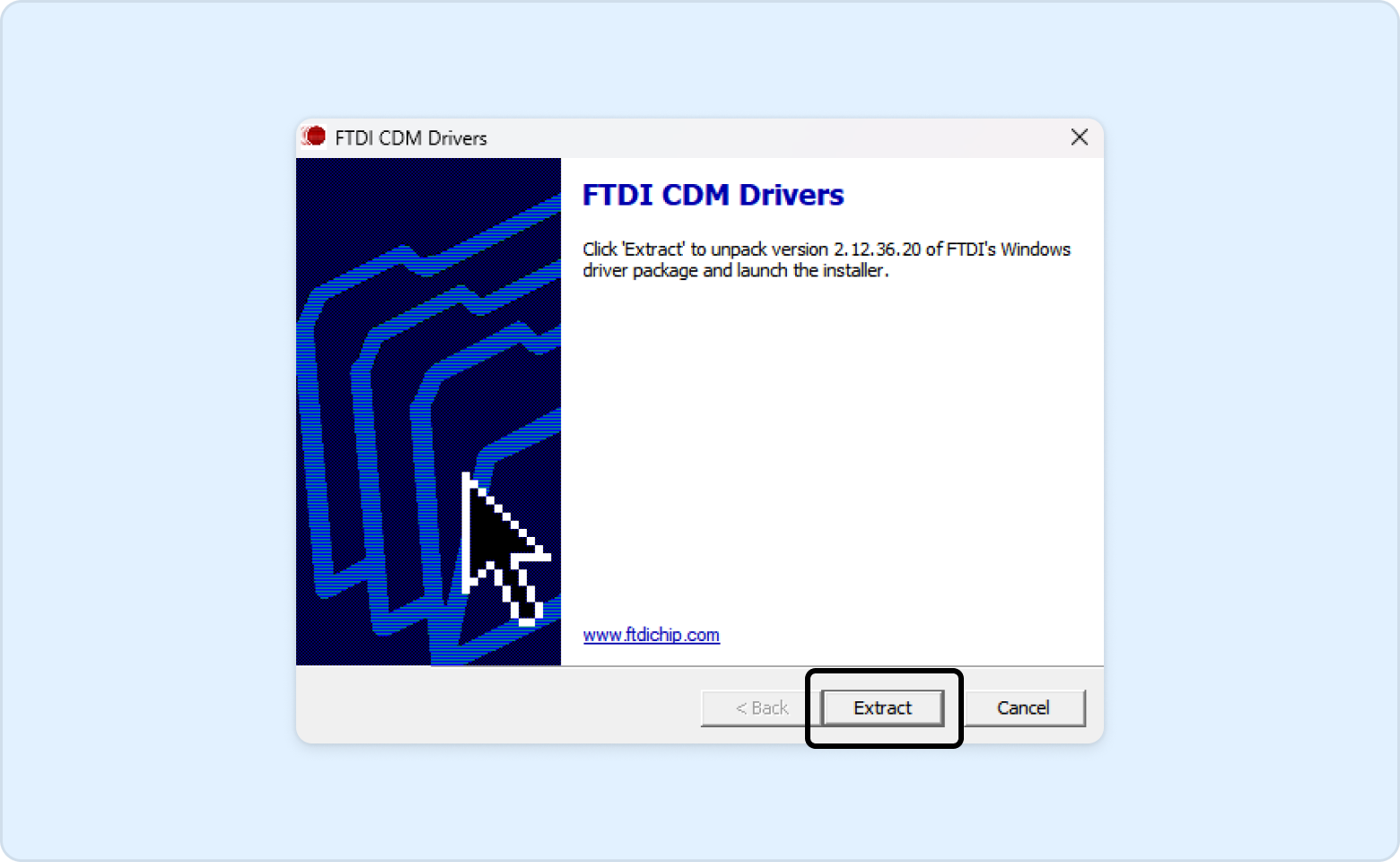

Extract버튼을 클릭해 주세요.

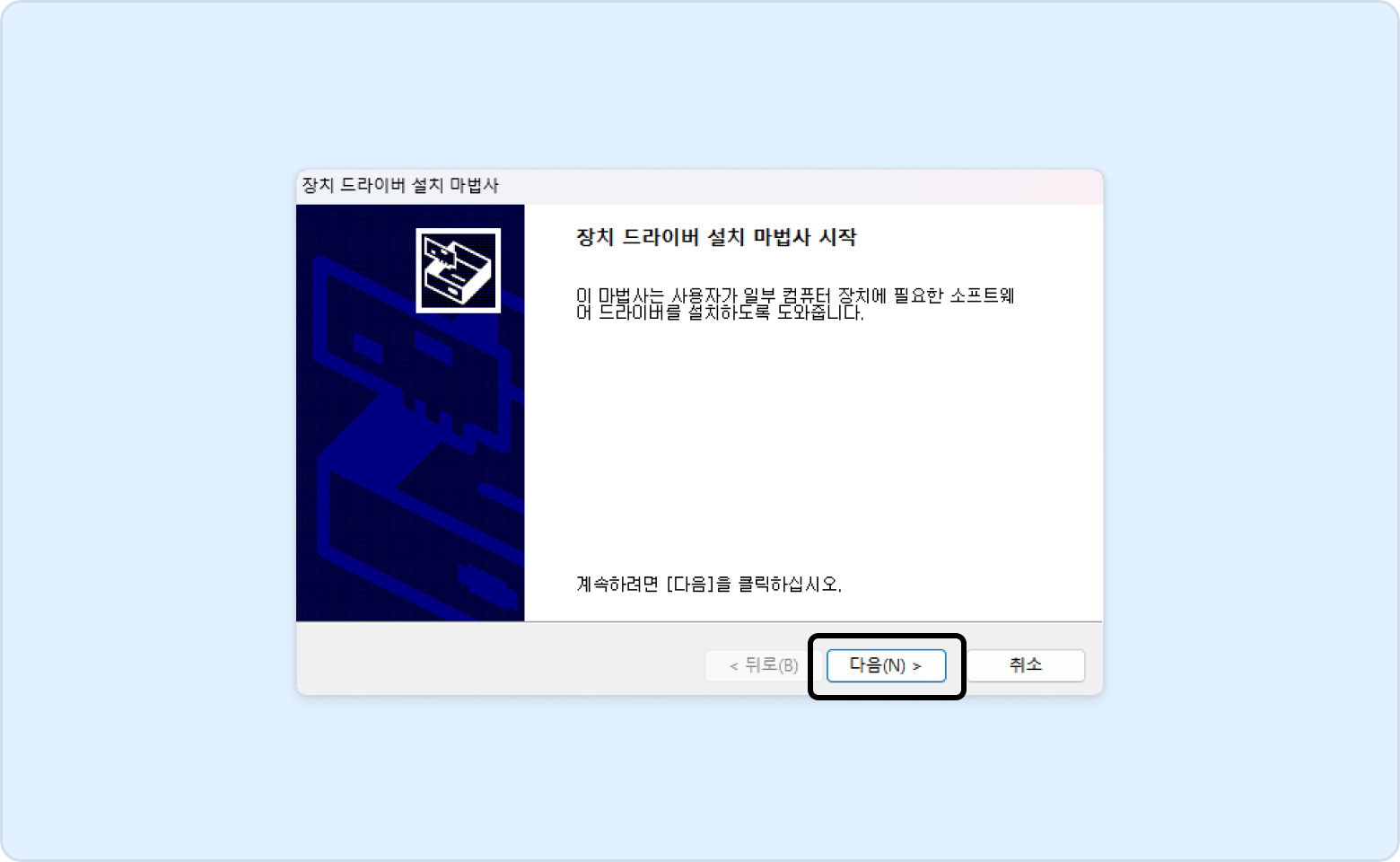

장치 드라이버 설치 마법사 시작되면
다음버튼을 클릭해 주세요.

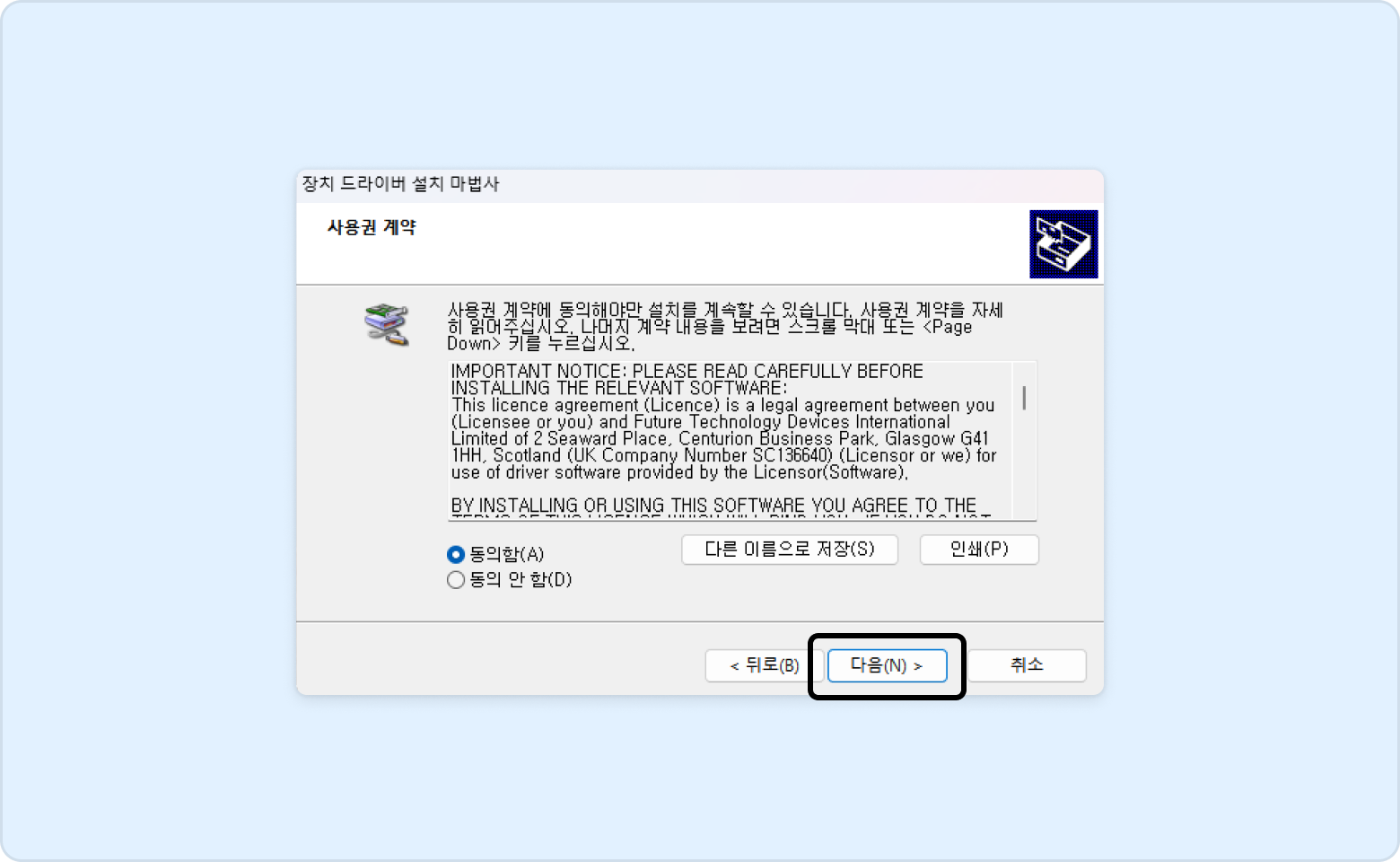

다음버튼을 계속 클릭하여 설치를 진행해 주세요. 마지막 화면에서마침버튼을 클릭하면 설치가 완료됩니다.
* 결제 요청을 단말기로 전달하기 위한 프로그램입니다.
[KSCAT 데몬형 결제프로그램 설치] *Windows 전용 프로그램, Mac 미지원

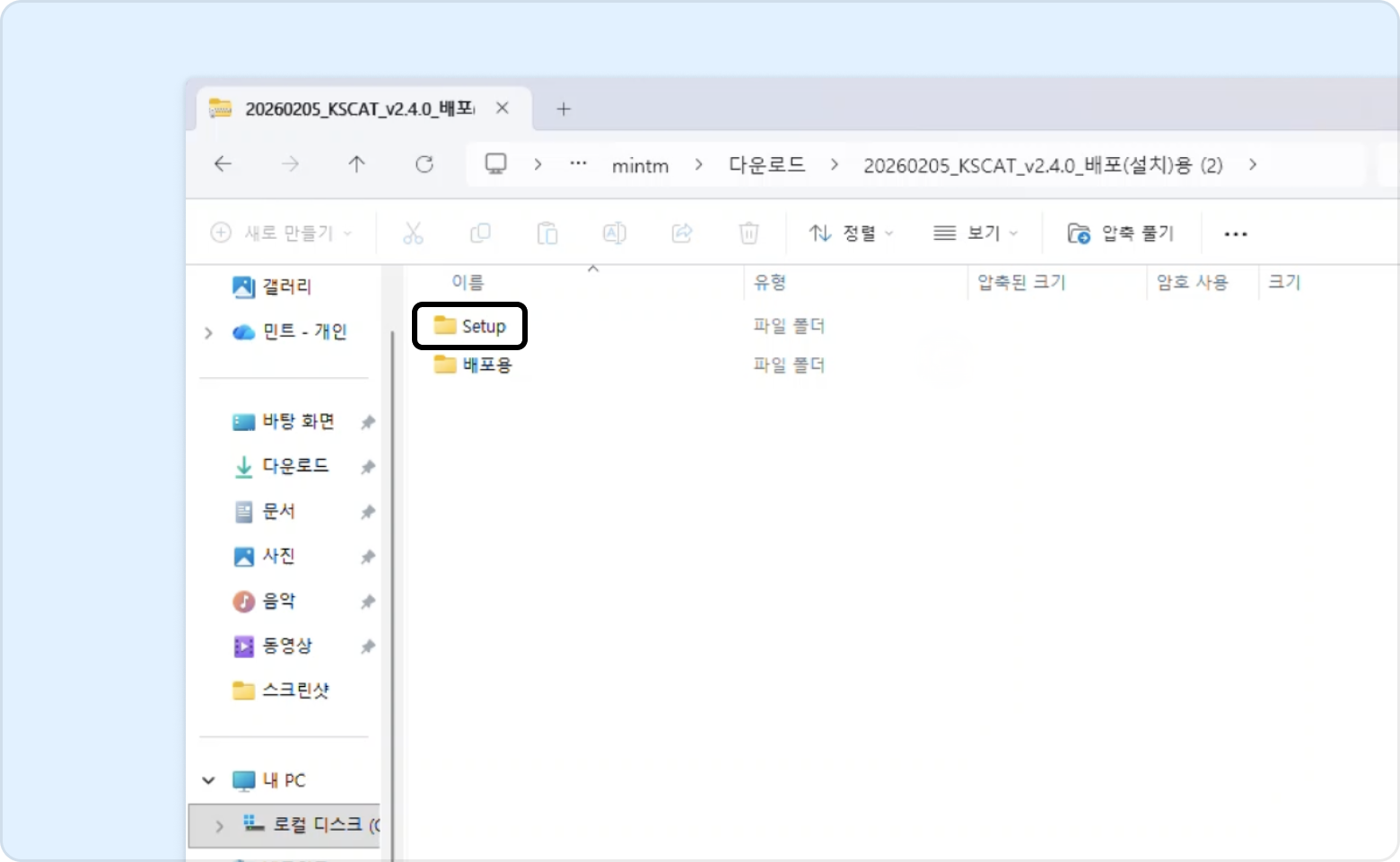

다운로드한 파일의 압축을 풀고,
Setup폴더를 클릭해 주세요.

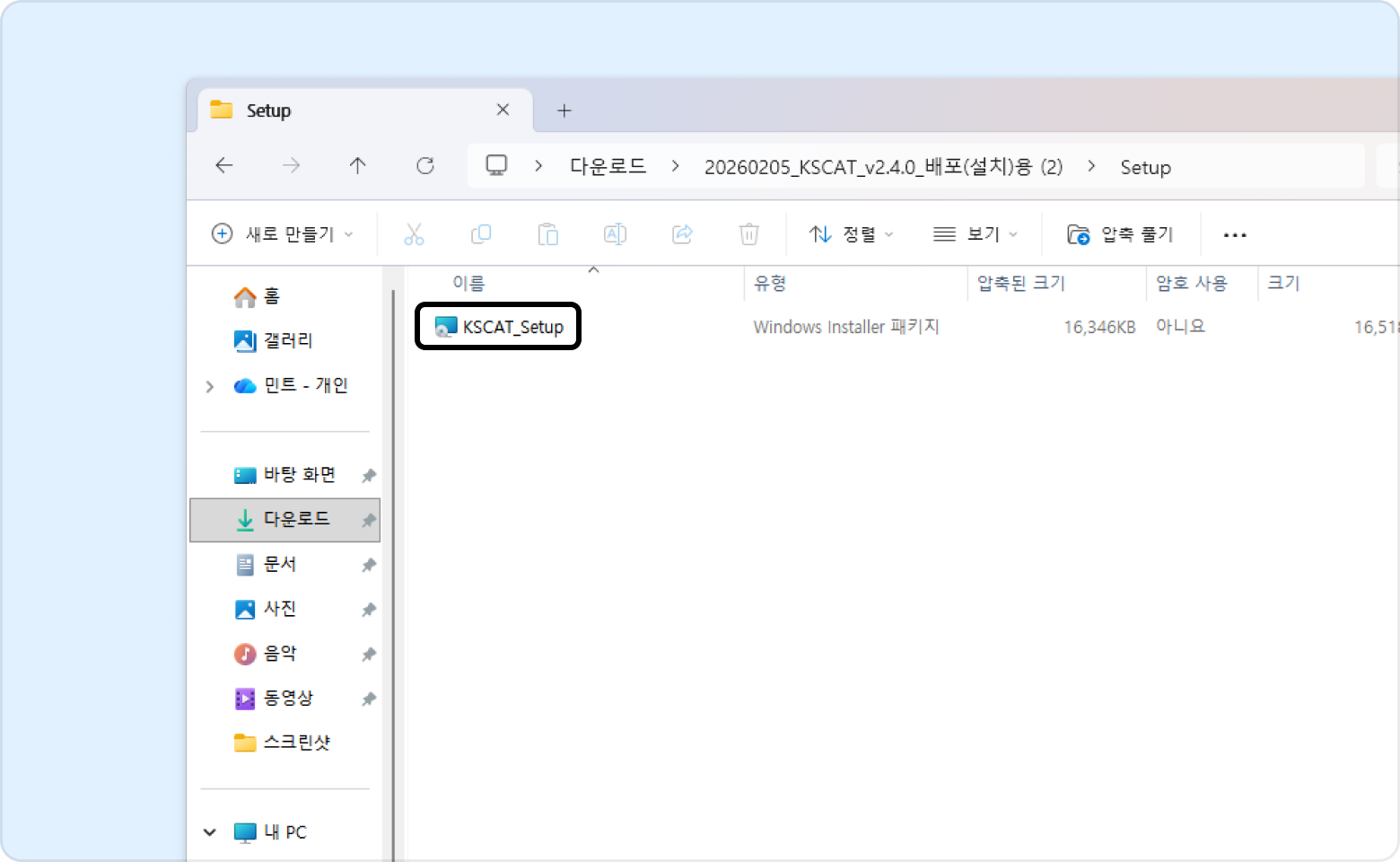

KSCAT_Setup파일을 클릭해 주세요.'앱이 디바이스를 변경할 수 있도록 허용하시겠어요?' 팝업이 나타나면
예를 클릭해 주세요.

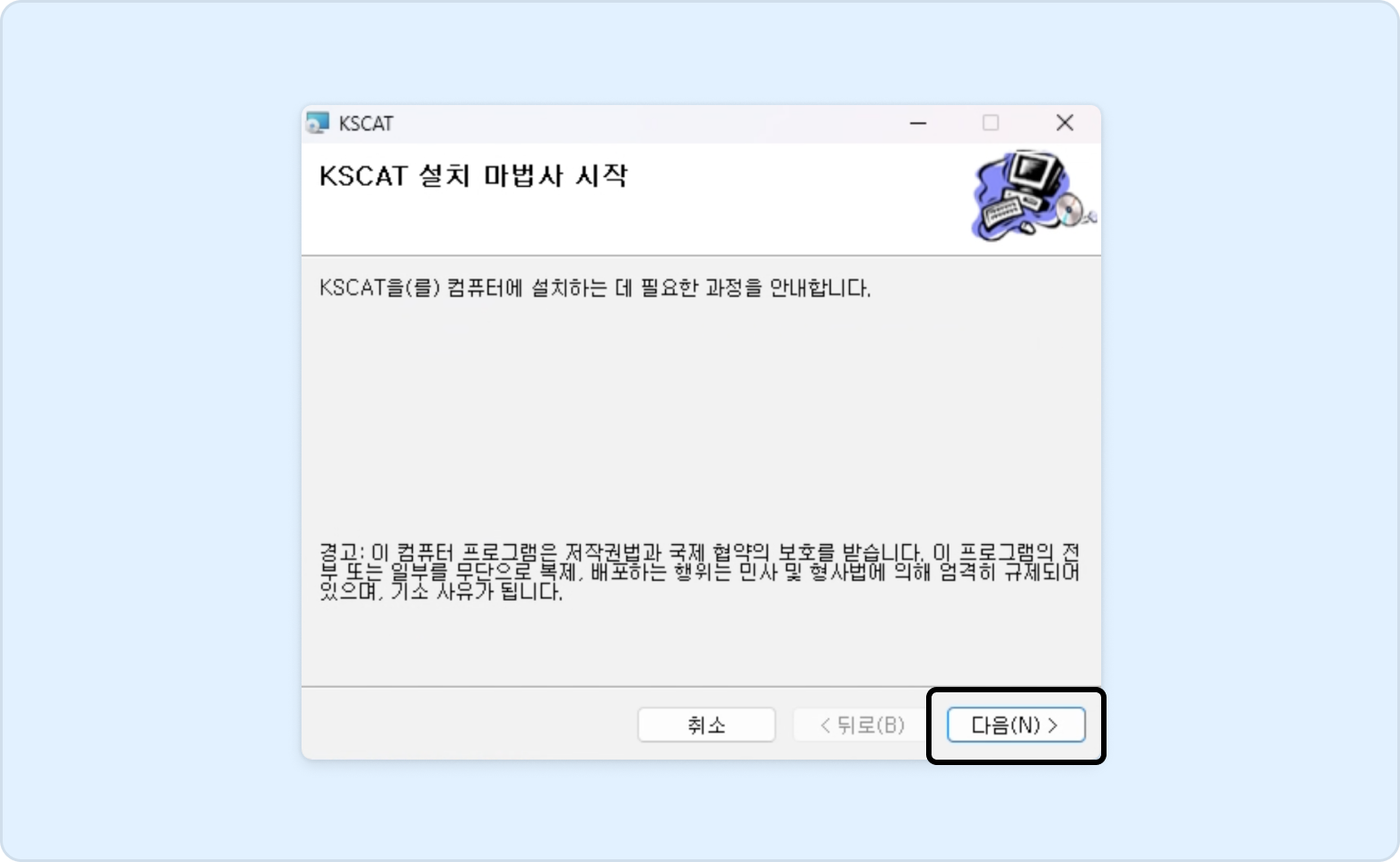

설치 마법사가 실행되면 별도의 설정 변경 없이
다음버튼을 계속 눌러 설치를 완료해 주세요.

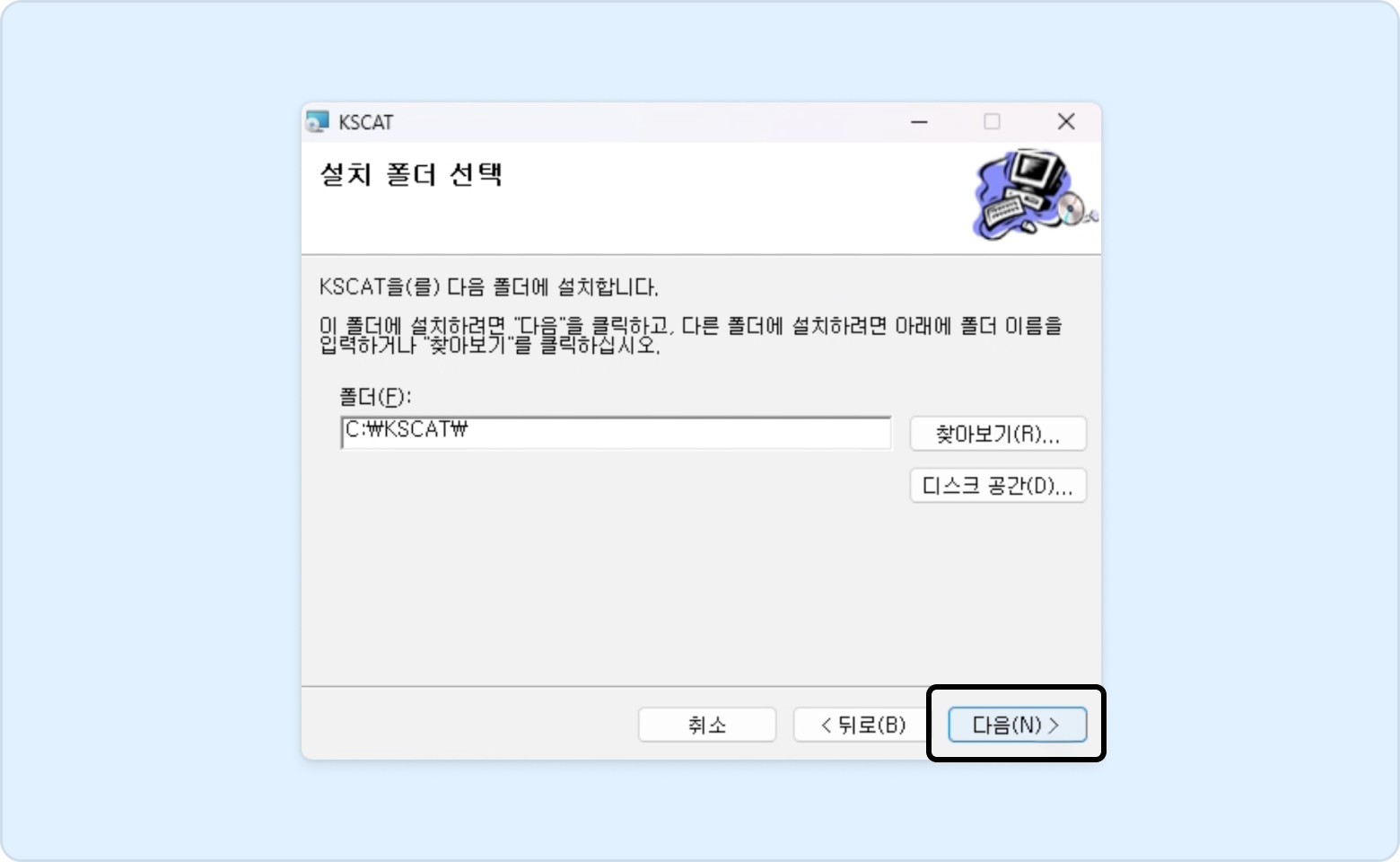

저장 경로는 기본 경로(C드라이브) 유지를 권장합니다.
다음버튼을 계속 눌러 설치를 완료해 주세요.

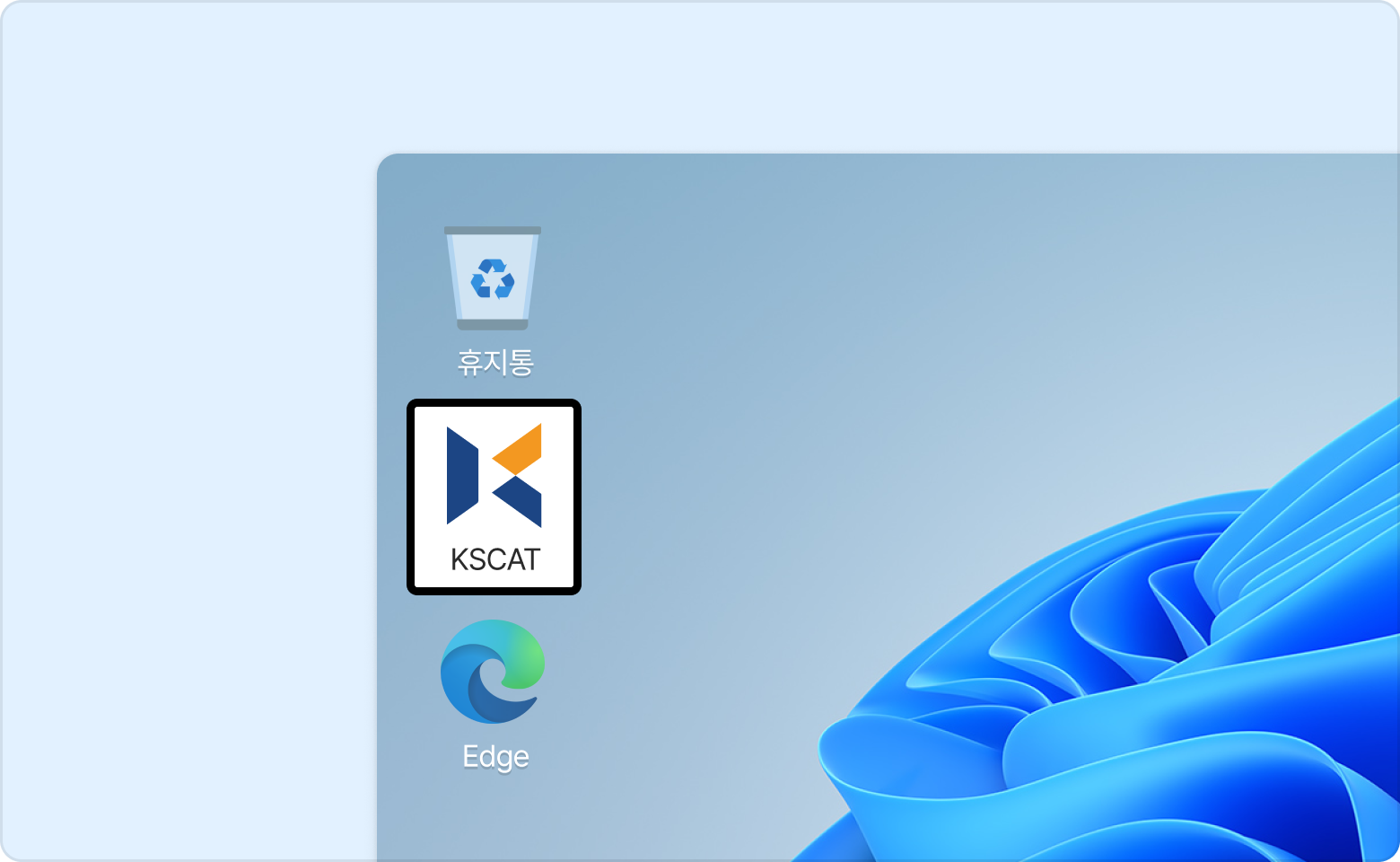

설치가 완료되면 바탕화면의
KSCAT아이콘을 더블 클릭하여 실행해 주세요.프로그램 창이 잠시 나타났다가 바로 사라져도 정상 작동이므로, 다음 단계를 진행해 주세요.
앱 실행 허용 팝업이 나타나면
예버튼을 클릭해 주세요.

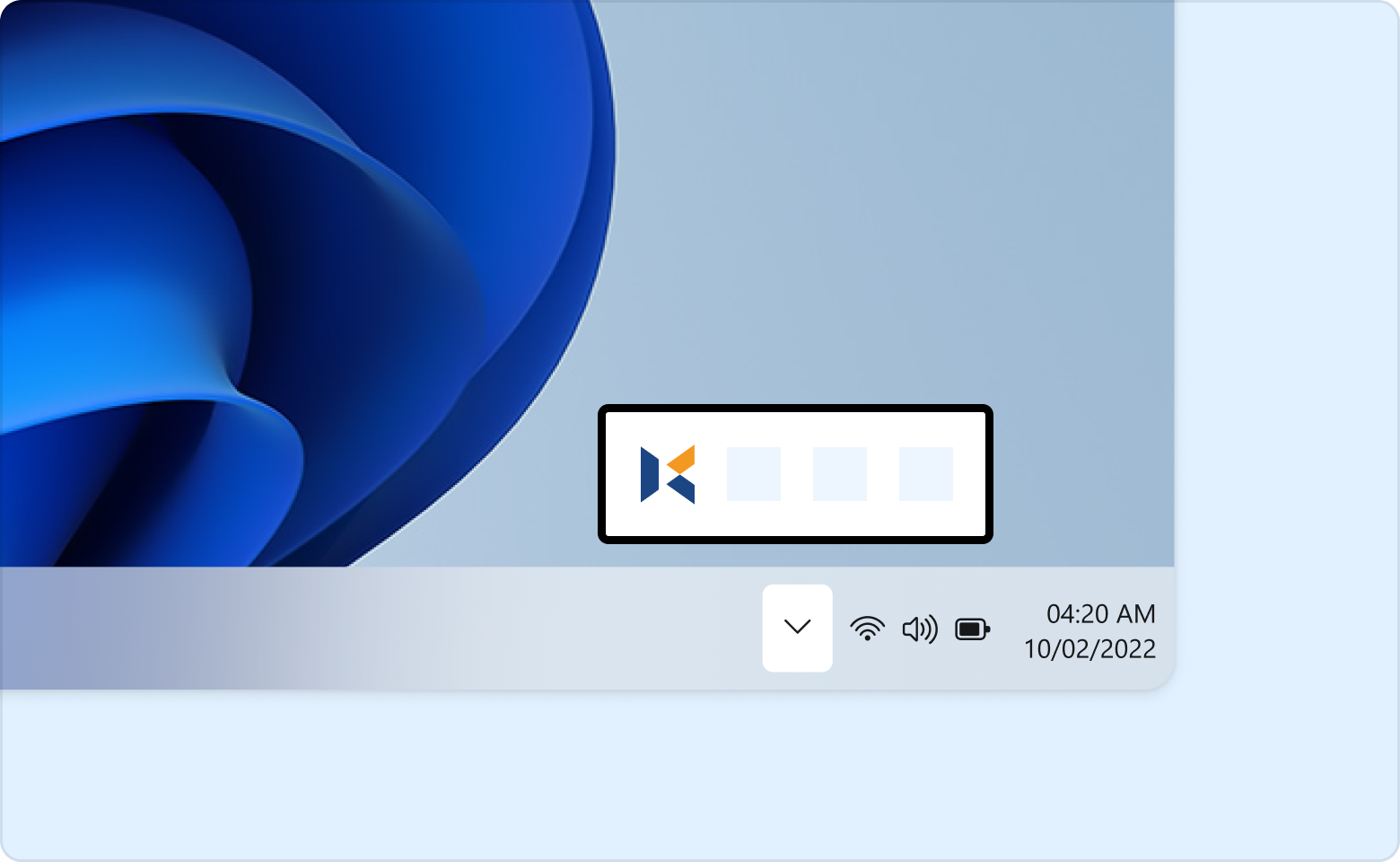

화면 우측 하단 작업 표시줄에서
^화살표를 클릭해 주세요. 나타난KSCAT아이콘을 우클릭한 후열기를 클릭해 결제 프로그램 창을 띄워주세요.

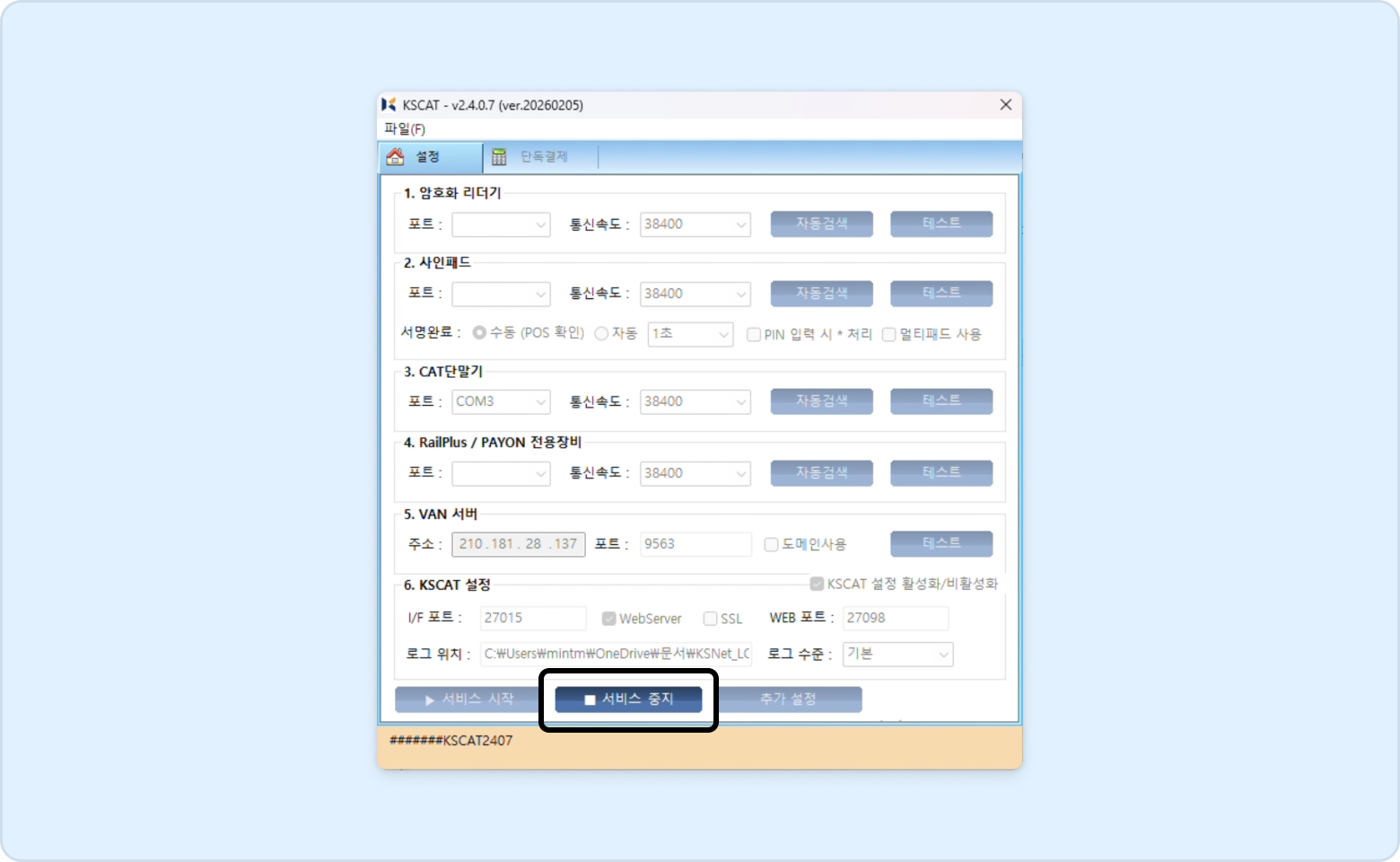

1. KSCAT을 실행한 화면에서 설정탭 하단의 서비스 중지 버튼을 클릭해 주세요.
* 이 버튼을 클릭해야 옆에 있는 추가 설정 버튼이 활성화됩니다.

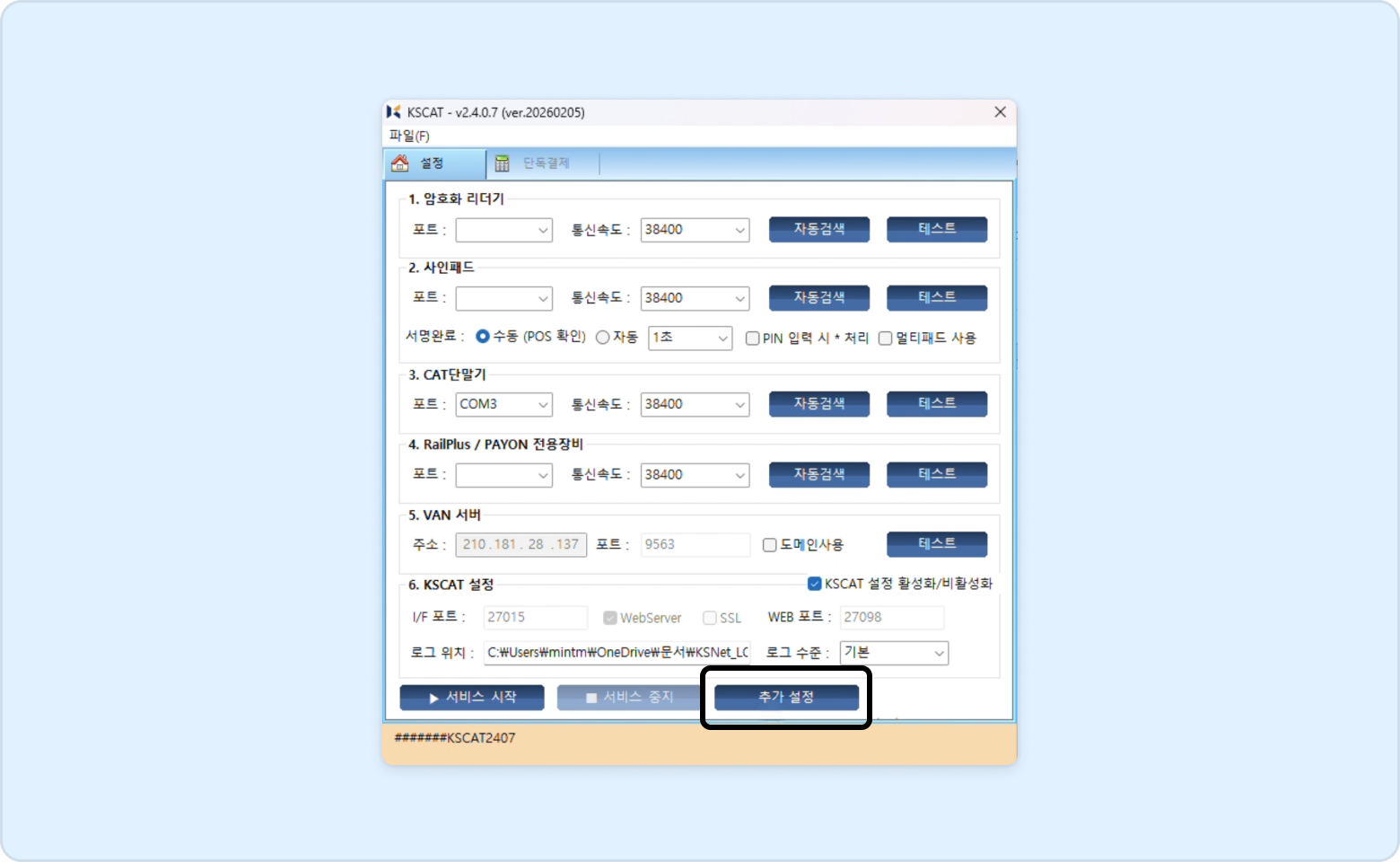

2. 활성화된 추가 설정 버튼을 클릭해 주세요.

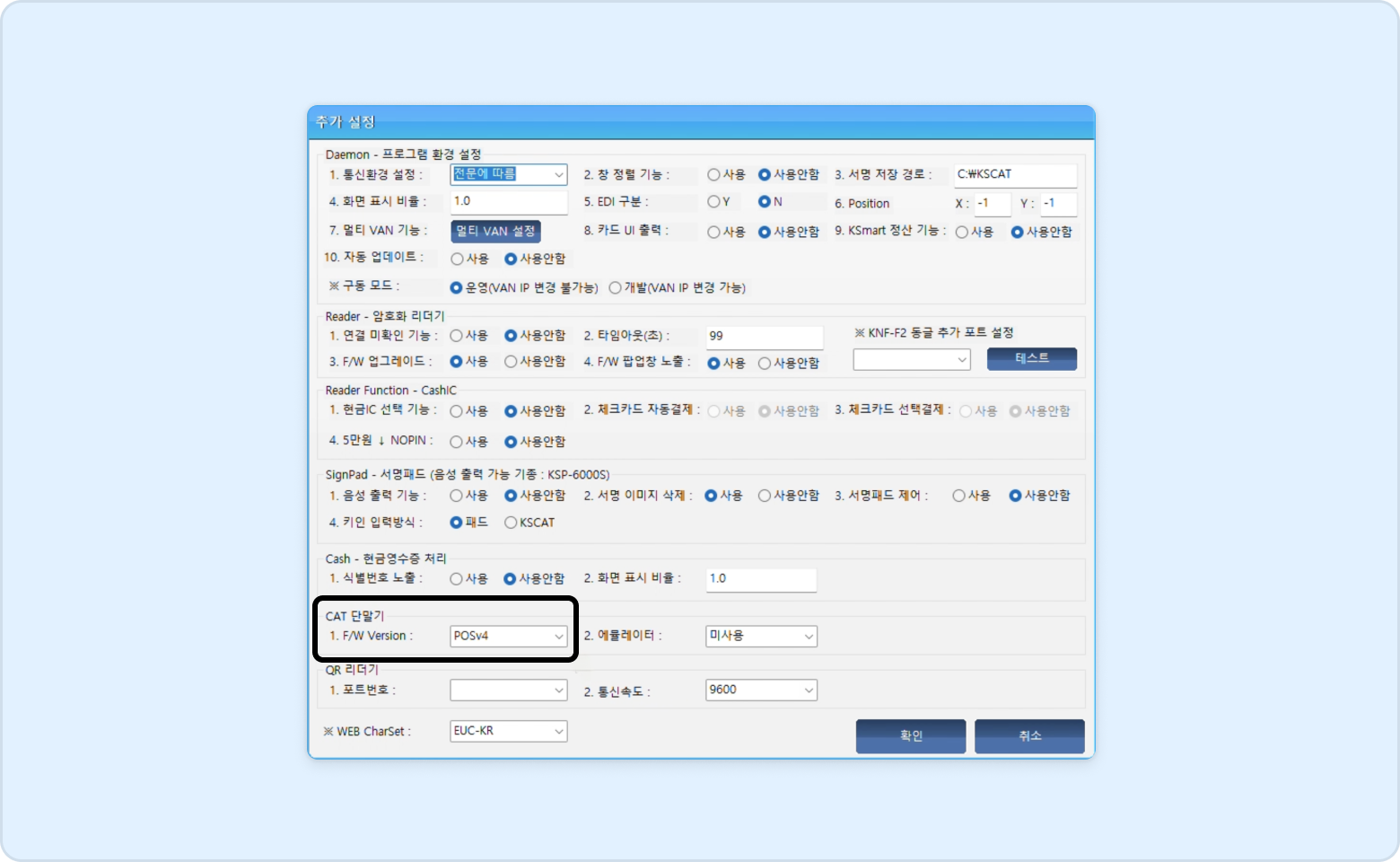

3. CAT 단말기 항목에서 F/W Version을 POSv4로 변경한 뒤 확인 버튼을 클릭해 주세요.

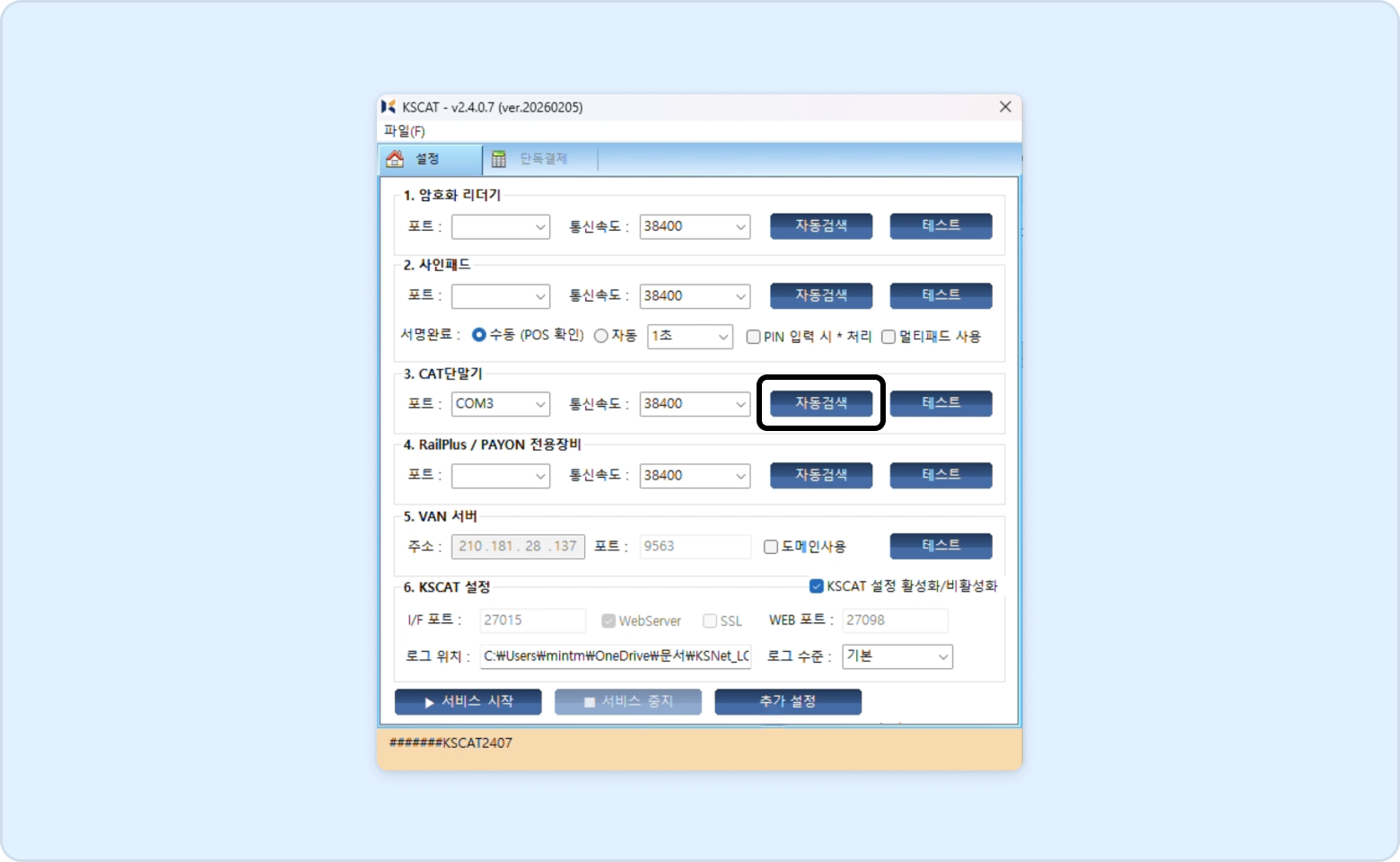

4. 설정탭에서 CAT 단말기 항목의 자동검색 버튼을 클릭해 주세요.

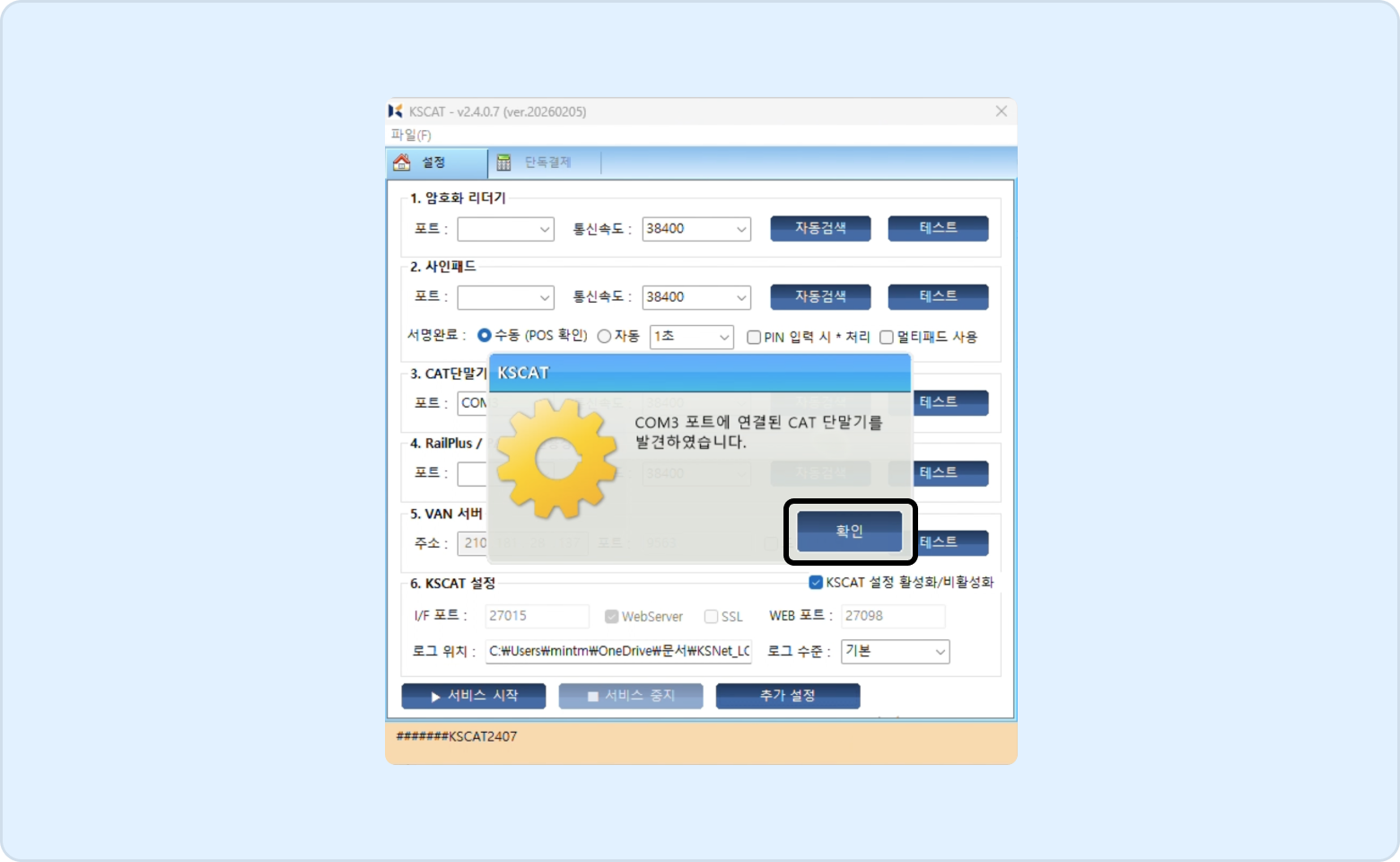

5. 'CAT 단말기를 발견하였습니다' 팝업창이 나타나면 연결에 성공한 것입니다. 확인 버튼을 클릭해 주세요. * COM 포트 번호(예: COM3)는 PC 환경에 따라 다르게 표시될 수 있습니다.
만약 연결에 실패했다면, CAT 단말기 연결에 실패하셨나요? 내용을 참고해 주세요!

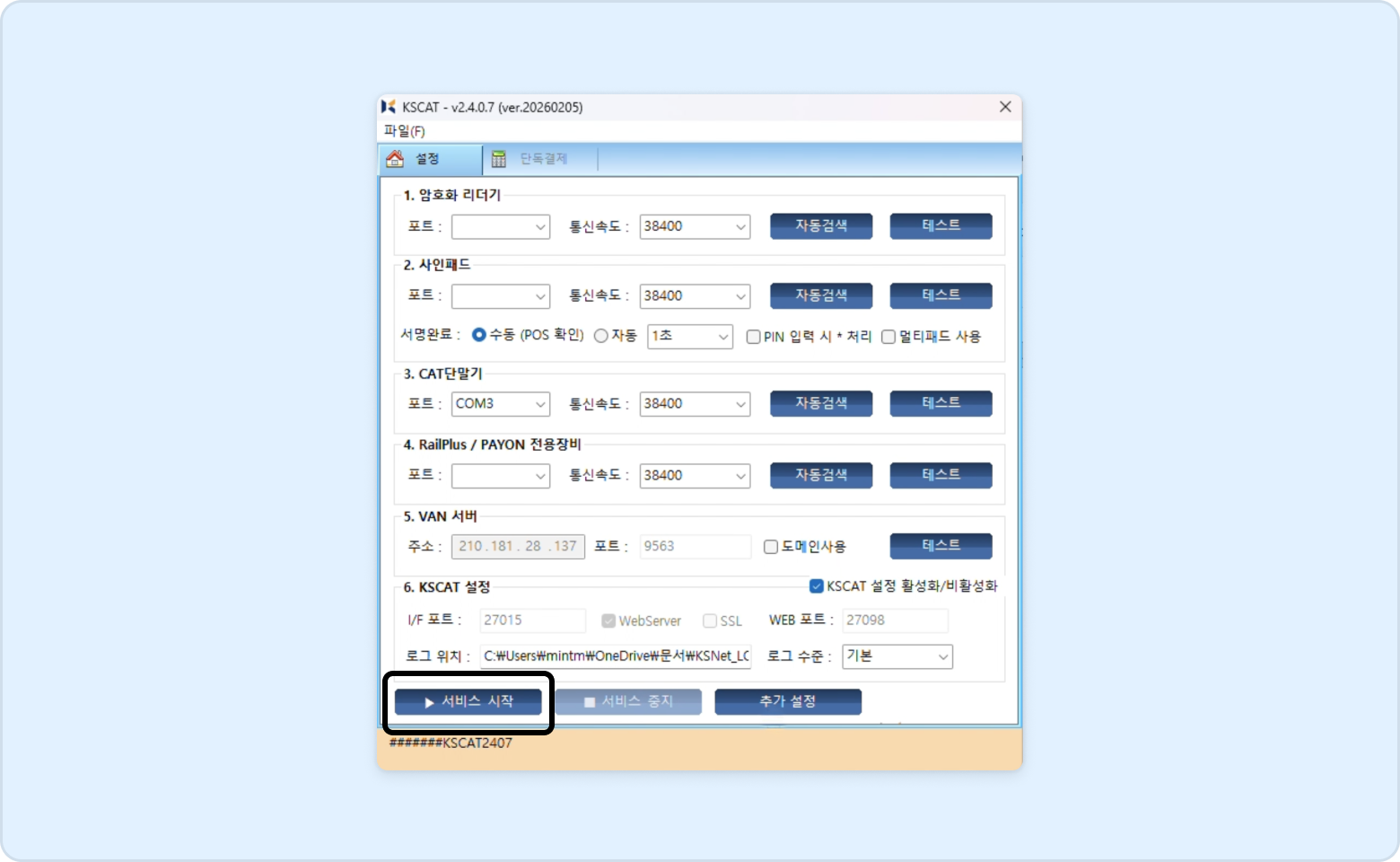

6. 설정 완료 후 하단의 서비스 시작 버튼을 클릭하면 결제 준비가 끝납니다.
사용 시 주의해 주세요.
원활한 연결을 위해 통신속도(38400)와 WEB 포트(27098)는 그대로 유지해 주세요.
PC를 켤 때 [보안 허용] 팝업이 뜨면 반드시
예를 클릭해 주세요.오랜만에 PC를 켜면
서비스 시작버튼 클릭이 필요할 수 있습니다.
정상적으로 연동되는지 테스트 결제를 진행해 보세요.
매니저사이트에서 결제하는 방법 자세히 보기
단말기에서 금액을 눌러 결제할 경우 결제 내역이 매니저사이트에 노출되지 않습니다.
대표자 명의 카드는 결제할 수 없습니다.
아래 결제선생 채널톡으로 문의해 주시면 자세한 상담을 받으실 수 있습니다.
